Koosneb ja andmetest
Kolm rull-kanlandrit koosnevad rullkannerist, veetemperatuuri juhtimissüsteemist, hüdroelektrijaamast.
Tehnilised andmed
rulli läbimõõt: φ400/φ600/φ600
Pikkus: L=1350mm
Juhi võimsus: 1,5 kW × 3
Max kiirus: 4,5m/min
Mobiilne mootor: 0,75 kW
Temperatuuriregulaatorite andmed
Pumba võimsus: 2,2kW × 3
Küttevõimsus: 12kW×3
Jahutusala: 5m2×3
Hüdraulika andmed (vt elektrijuhiseid)
Kolme rull-kalandri Tõstmine ja transportimine
1, tõstmine
Kolm rull-kalandrit vajab tõstetõstemasin 6 tonni tropitõstmist, tõsteprotsessis võtke kasutusele kaitsemeetmed, et kaitsta rullide pinda ning kondoolirihm ja kolm rulli, mille vahel on pehmed asjad, et vältida tõsteprotsessis pinna kriimustamist.
2, transport
Transport, kolme rulliga pressmasin peab pakkimise valguses kindlalt fikseeritud. Samal ajal kaitsevad kolm rullurulli, vältivad kahjustusi transpordi ajal.
Installige
Kolme rull-kalandri masin ja kogu liini positsioneerimine on paigaldatud üheaegselt. Vastavalt tootmisliini paigutusele juhindub vastavalt maapinnas olevale vundamendile ja seejärel joonistab kolme rullkalandri masina paigutuse paigale
Tegelased

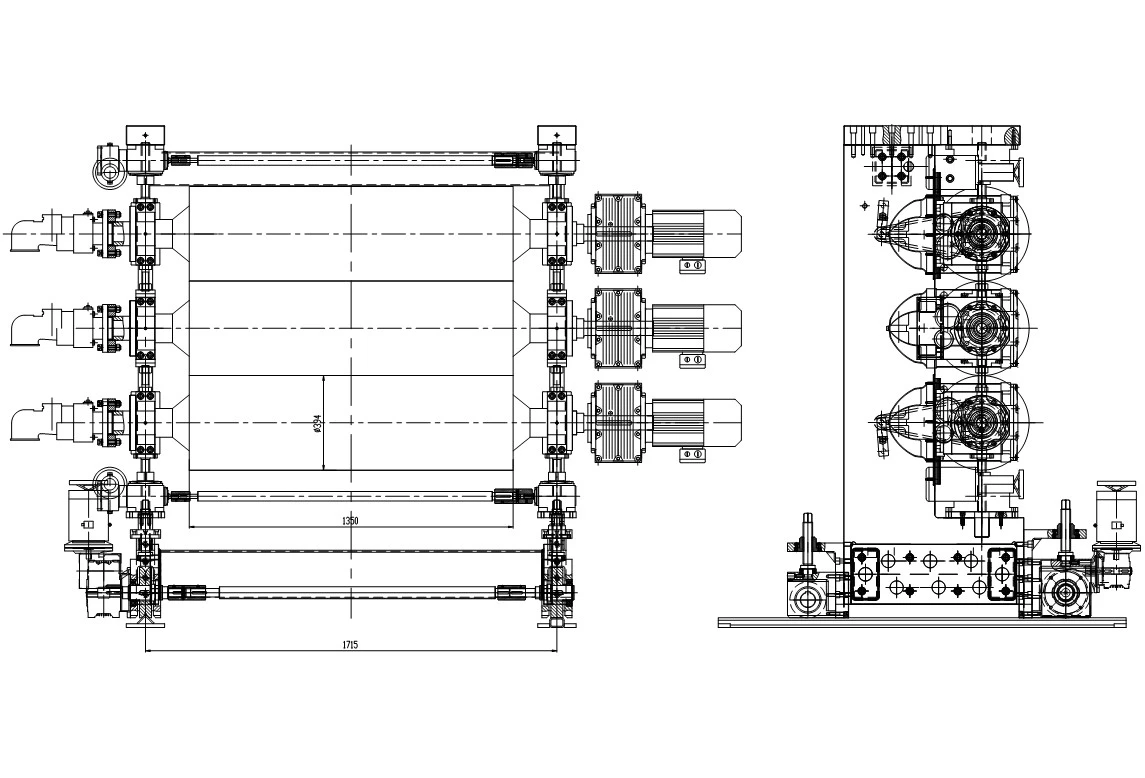

Võtke vastu seinaplaadi tüüpi rullkonstruktsioon. Põhimõtteliselt on raam, rullid, rullikute ülekandemehhanism, rull reguleerimismehhanismist, kolme rulliga mobiilsüsteem, kolme rulliku keskkõrguse reguleerimise mehhanism, rullikute temperatuuri reguleerimise süsteem jne.
1, raam aluse ja seinaplaadiga jne, põhi terasest keevitatud, seinaplaat tervikuna
2, rullid kasutavad kõrgekvaliteedilist legeerterast, sisemised kasutavad keskmise temperatuuri tsirkulatsiooni, kolm rullide rühma, vahepealsed rull-laagrid on fikseeritud, ainult pöörlevad, ei saa liikuda, ülemised ja alumised rullid on hüdraulilise jõuülekande kaudu rullikute vahel.
3, ülekandemehhanism
Rullid pöörlevad kolme otseajamiga mootoriga läbi reduktori, õõnesvõlli käigukasti reduktori väljundvõll, õõnesvõllide rullide telg sobivad otse kandmiseks
